#1_Nhấp nháy LED
Nhấp nháy LED là bài thực hành đầu tiên trong “STM32 cơ bản”, với thư viện HAL. Bài viết sử dụng HAL_GPIO và HAL_Delay, dùng kit STM32F411 Discovery.
Cùng xem bài viết bên dưới.
Nội dung và User Manual | Nhấp nháy LED

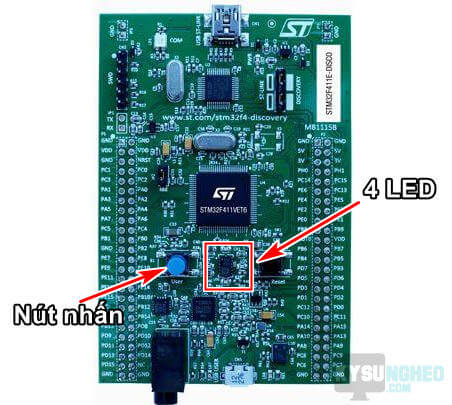

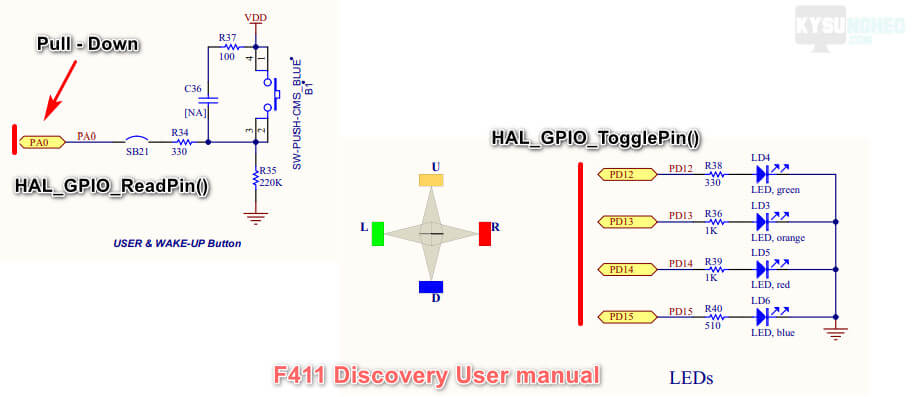

- Trong kit STM32F411 có sẵn nút nhấn tại chân PA0, và 4 LED tại các chân PD12 -> PD15. User manual (hướng dẫn sử dụng) sẽ giúp chúng ta tìm được các thông tin này. Ta sẽ sử dụng nút nhấn và LED có sẵn này trong suốt chuyên mục “STM32 cơ bản”.
- Tiếp theo là định hướng việc sẽ làm khi thực hành bài đầu tiên. Phần mềm sử dụng là STM32cubeIDE, nếu chưa cài đặt các bạn xem video hướng dẫn tại đây
Thực hành HAL_GPIO và HAL_Delay
Cấu hình chân

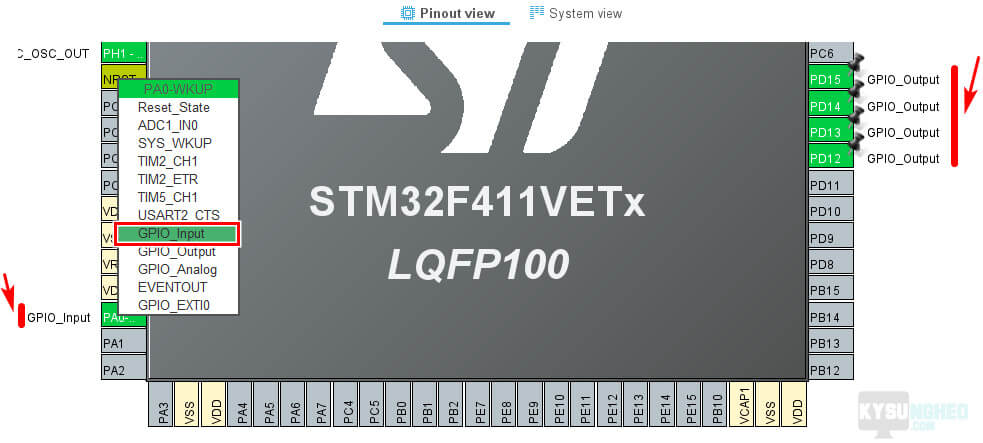

Đầu tiên là cấu hình chân, chọn dao động ngoài và chọn mạch nạp.

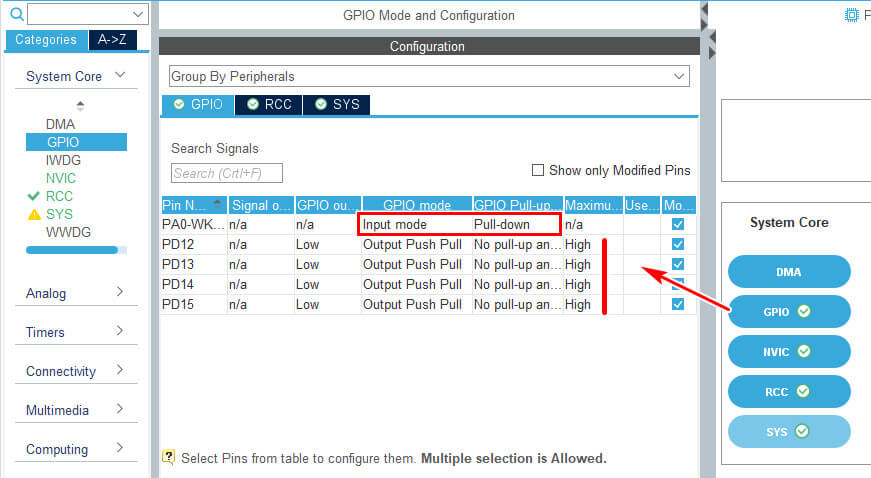

Khi cấu hình I/O chú ý GPIO_Input và GPIO_Output, dao động ngoại là thạch anh sẽ chính xác hơn so với dao động nội. Mạch nạp ta sử dụng là ST-LINK, do đó chọn Serial Wire ở phần SYS.
Khởi tạo code và thư viện HAL_GPIO.c

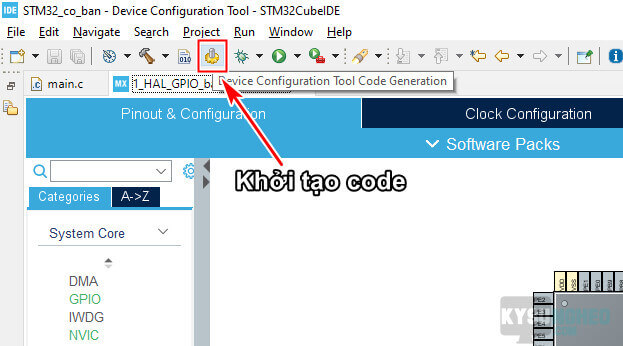

Sau khi cấu hình chân xong ta tiến hành khởi tạo code. Sau đó vào stm32f4xx_HAL_GPIO.c để tìm các hàm sẽ sử dụng.
Phần cứng và code trong bài viết
Bài viết “Nhấp nháy LED” sử dụng phần cứng duy nhất là kit STM32f411 Discovery với 4 LED có sẵn trên kit. phần mềm sử dụng là stm32cubeIDE.
Là chuyên mục cơ bản do đó các bài viết trong “STM32 cơ bản” sẽ sử dụng rất ít phần cứng, tập trung vào các hàm thường dùng trong thư viện HAL.
