#2_Bật tắt LED
Tiếp theo là Bật tắt LED trong STM32 cơ bản, đây là 1 ví dụ khi bắt đầu tìm hiều về vi điều khiển bất kỳ. Tiếp tục với thư viện HAL. Bài viết sử dụng HAL_GPIO_EXTI_Callback để bật tắt, cách này là 1 cách khác so với HAL_GPIO_ReadPin trong bài viết trước.
———————————
Cùng xem bài viết bên dưới.
Nội dung thực hành | Bật tắt LED
- Tiếp theo là định hướng việc sẽ làm, đầu tiên là khởi tạo xung clock, mạch nạp như bài trước. Rồi đến 4 chân đầu ra GPIO_OutPut tương ứng 4 LEDs từ PD12->PD15. Sau đó là Khởi tạo nút nhấn PA0 với GPIO_EXTI0. Cuối cùng là khởi tạo code và lập trình thôi.
Thực hành HAL_GPIO_EXTI_Callback
Cấu hình chân cho bật tắt LED
Cấu hình chân, chọn dao động ngoài và chọn mạch nạp như bài trước.

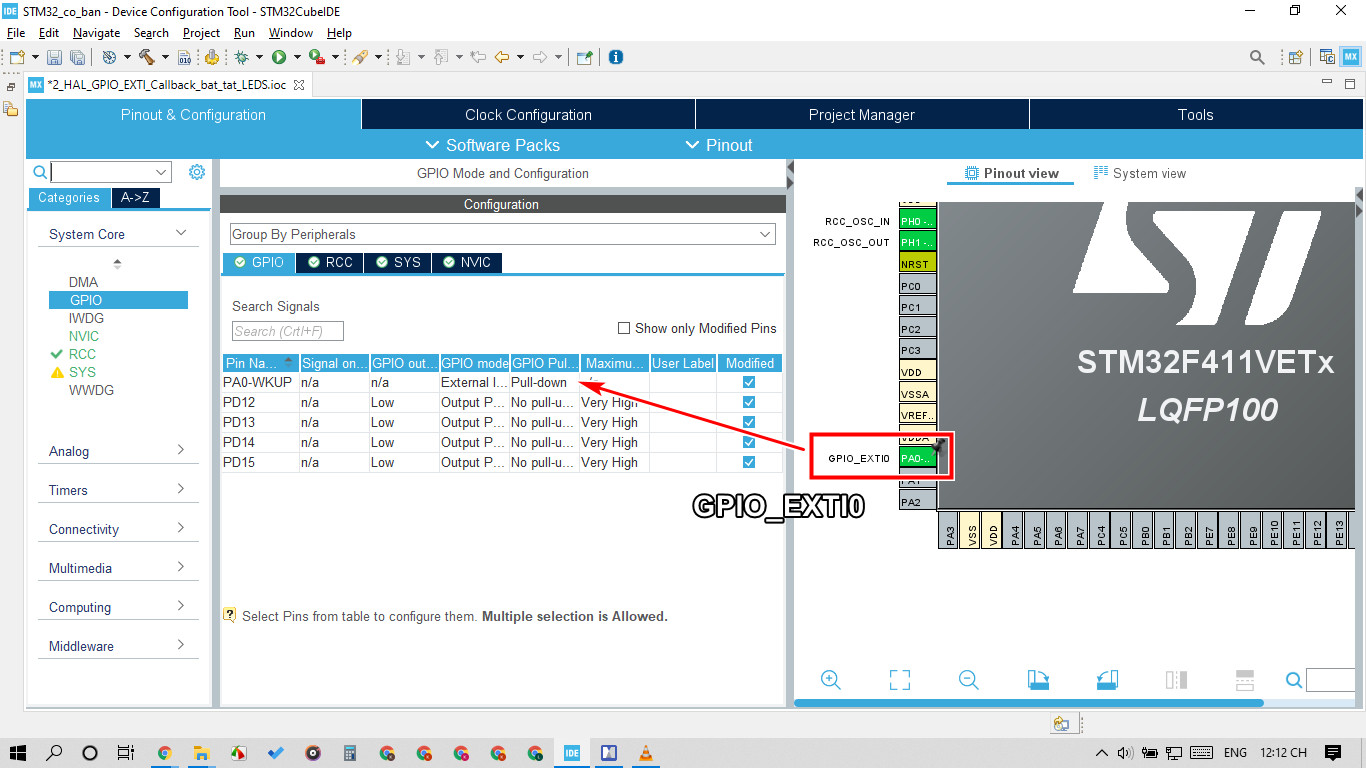

Khi cấu hình chân chú ý GPIO_EXTI0 dùng điện trở kéo xuống (GPIO pull-down) để kéo trạng thái mặc định về mức thấp. Dao động ngoại và mạch nạp ta chọn như bài trước.
Khởi tạo code và thư viện stm32f4xx_HAL_GPIO.c
Sau khi cấu hình chân xong ta tiến hành khởi tạo code. Sau đó vào stm32f4xx_HAL_GPIO.c để tìm các hàm sẽ sử dụng.
Khi nhấn nút PA0, vi điều khiển nhảy vào hàm HAL_EXTI_Callback và thực hiện nhiệm vụ. Trong ví dụ này khi biến dem = 5 sẽ thực hiện bật LED.
Phần cứng và code trong bài viết
Bài viết “Bật tắt LED” tiếp tục sử dụng STM32F411, phần mềm sử dụng là stm32cubeIDE.
Trong bài sau ta sẽ sử dụng HAL_GPIO_EXTI_Callback (TIMER) để nhấp nháy LED với tần số mong muốn…
