#8_Keypad 4×4
Keypad 4×4 là 1 dạng bàn phím thường được sử dụng trong các dự án vi điều khiển. Bài viết thuộc chuyên mục “STM32 và ngoại vi” hôm nay ta sẽ cùng tìm hiểu cách sử dụng nó.
———————————
Cùng xem bài viết bên dưới.
Keypad 4×4
Datasheet nói về nguyên lý hoạt động của bàn phím dạng ma trận này, ta lập trình dựa trên nguyên lý này.
Nếu cần hãy xem lại cách dùng HAL_GPIO, bài viết “#1_Nhấp nháy LED | STM32 cơ bản” để sử dụng chức năng Input và Output. Datasheet các bạn tải và đọc ở ngay bên dưới.
Thực hành trên STM32cubeIDE

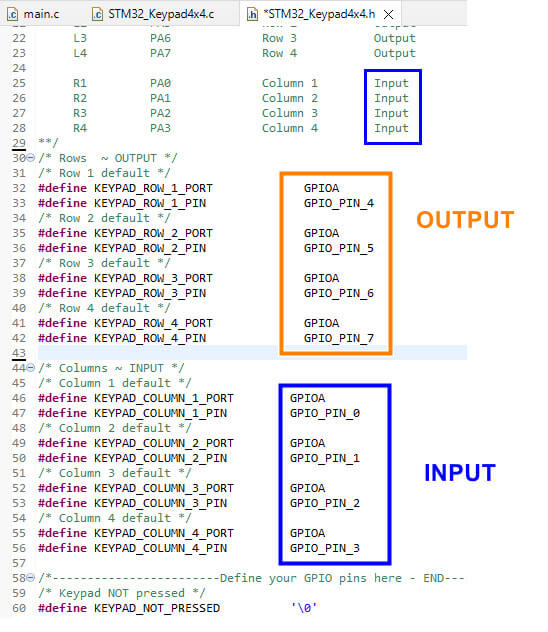

Cấu hình chân
Phần kết nối như hình vẽ bên dưới, sử dụng các chân I/O và 4 LED có sẵn trên KIT.
Cuối cùng là 1 số lưu ý:
- Sử dụng mức logic Low (GND) để đọc giá trị nút nhấn

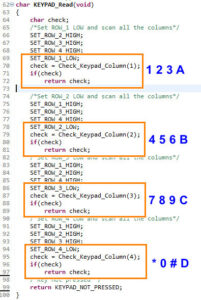

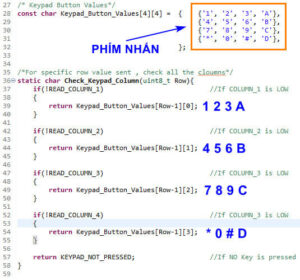

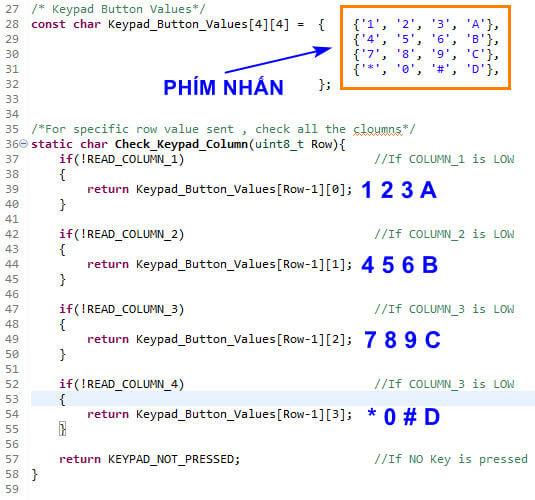

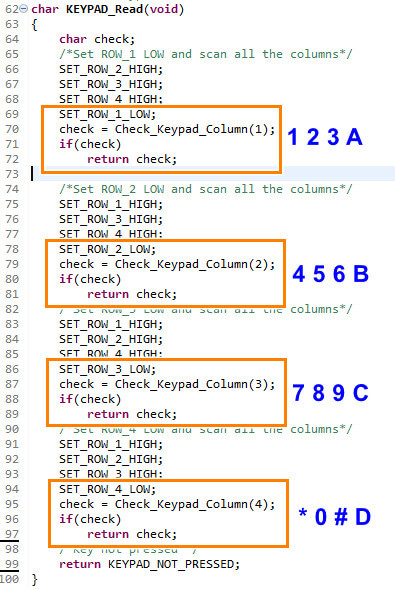

Lập trình Keypad 4×4
Trong hàm while (1), cho 4 LED sáng lên khi nút được nhấn.
Và đây là kết quả debug:
Phần cứng và code
Phần cứng sử dụng STM32F411, module KY-012. Phần mềm sử dụng là stm32cubeIDE. File code ví dụ các bạn tải về bên dưới, phần cứng tại Shoppe.
Ta vừa tìm hiểu về ngoại vi Keypad 4×4 trong chuyên mục STM32 và ngoại vi. Mong rằng chuyên mục này sẽ giúp nhiều bạn tiếp cận hơn với dòng vi điều khiển STM32.
Bài viết tiếp theo ta sẽ tìm hiểu về module đồng hồ thời gian thực “DS1307”
